Modelos circuitales para filtros pasivos

Modelos circuitales para filtros pasivos

Se tienen los siguientes cuadripolos:

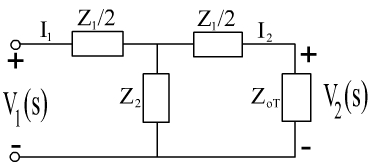

Modelo Tipo T

circuito filtro Modelo tipo T.

Modelo Tipo Π

CIRCUITO FILTRO Modelo tipo PI

Modelo tipo Π

Modelo tipo Π Ambos son cuadripolos recíprocos y simétricos, cargados con sus respectivas impedancias características Zo que son funciones de s. Si se calcula para cada uno de ellos esta Zo

Y además se establece Z1Z2 = constante y en los diseños se espera que las Zo(w) traten de permanecer constantes en cada una de las bandas pasantes y anularse en las bandas de bloqueo, como para un pasa bajo ideal; constante hasta una frecuencia de corte

Impedancia caracteriıstica de un filtro pasa bajo ideal.

Lo anterior para garantizar una máxima transferencia de potencia y permitir un acople perfecto de impedancias con otros dispositivos o filtros (Si de una conexión cascada se trata).
